曝氣池低噪音潛水推流性能描述性能要求：

檢查和試驗

A.概述

1.從工廠發貨前，業主有權檢查和測試本規范的所有設備和材料。

2.發貨前，應及時書面通知業主，以讓他們安排檢查。

3.業主配備檢查和測試所需的設施，包括人工，而且應留有足夠的時間進行檢查和測試。

4.所有材料和設備都應按照業主的要求檢查和試驗。供應商應預料到由于材料和設備的檢查和測試可能會延誤時間。

5.制造商代表應進行現場服務，以便進行安裝檢查和設備試運行。

6.在安裝工作和試驗準備工作完成以后，才能開始進行現場試驗。

B.攪拌機

1.QJB潛水?dāng)嚢铏C(jī)現場安裝指導下，全部完成安裝工作以后，業主在場時進行試驗，以確定攪拌機的運行是否符合規范要求?，F(xiàn)場試驗應提供所需的水或污水，人工，設備和臨時設施，以便完成現場試驗。

2.如果攪拌機性能不滿足本規范要求，應進行更換。驗收前，必須進行24小時運行試驗。

C.電機

1.供應商應在電機通電前接好電機的接線，如果絕緣性較好，應通知業主，并按業主同意的措施進行處理。

2.供應商應按照制造生產廠家的要求檢查所有電機的安裝是否正確，還應檢查潤滑情況及電機的接線和旋轉方向。

QJB潛水?dāng)嚢铏C(jī)、推流器安裝調試階段

常規的性能試驗應按照正常負荷工況運行24小時。

南京江錦低速推流器在下列條件下應能連續運行：

1.介質溫度不大于40℃

2.介質PH值在4-10之間

3.動態粘滯度在7~23×10-6之間

4.軸承和密封處升溫不得高于35℃

5.介質密度≤1.2×103kg/m3

江錦環保產品主要部件

（1）裝配完整的潛水推流器

（2）配套的潛水電機；

（3）全套安裝系統（導軌、支架、電纜拉緊件等）；

（4）一套提升裝置（可移動提升支架、提升葫蘆、不銹鋼提升鏈和吊鉤等）；

（5）每臺推流器的潛水電纜；

（6）推流器保護元件包括泄漏保護，溫度保護，以及保護控制器等；

（7）所有連接附件、安裝用的所有緊固件(包括不銹鋼地腳螺栓、螺母、墊圈等)；

（8）保修期內兩年備品備件及備用工具。

QJB低速推流器的選型注意事項

QJB低速推流器的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用進速來確定。根據污水處理廠不同的工藝要求，攪拌機進速應保證在0.15~0.3m/s之間,如果低于0.15m/s的進速則達不到推進攪拌效果,超過0.3m/s的進速則會影響工藝效果且造成浪費。所以在選型前首先確定低速推流器運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。

QJB低速推流器所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺低速推流器或潛水?dāng)嚢铏C(jī)。

QJB低速推流器的安裝系統

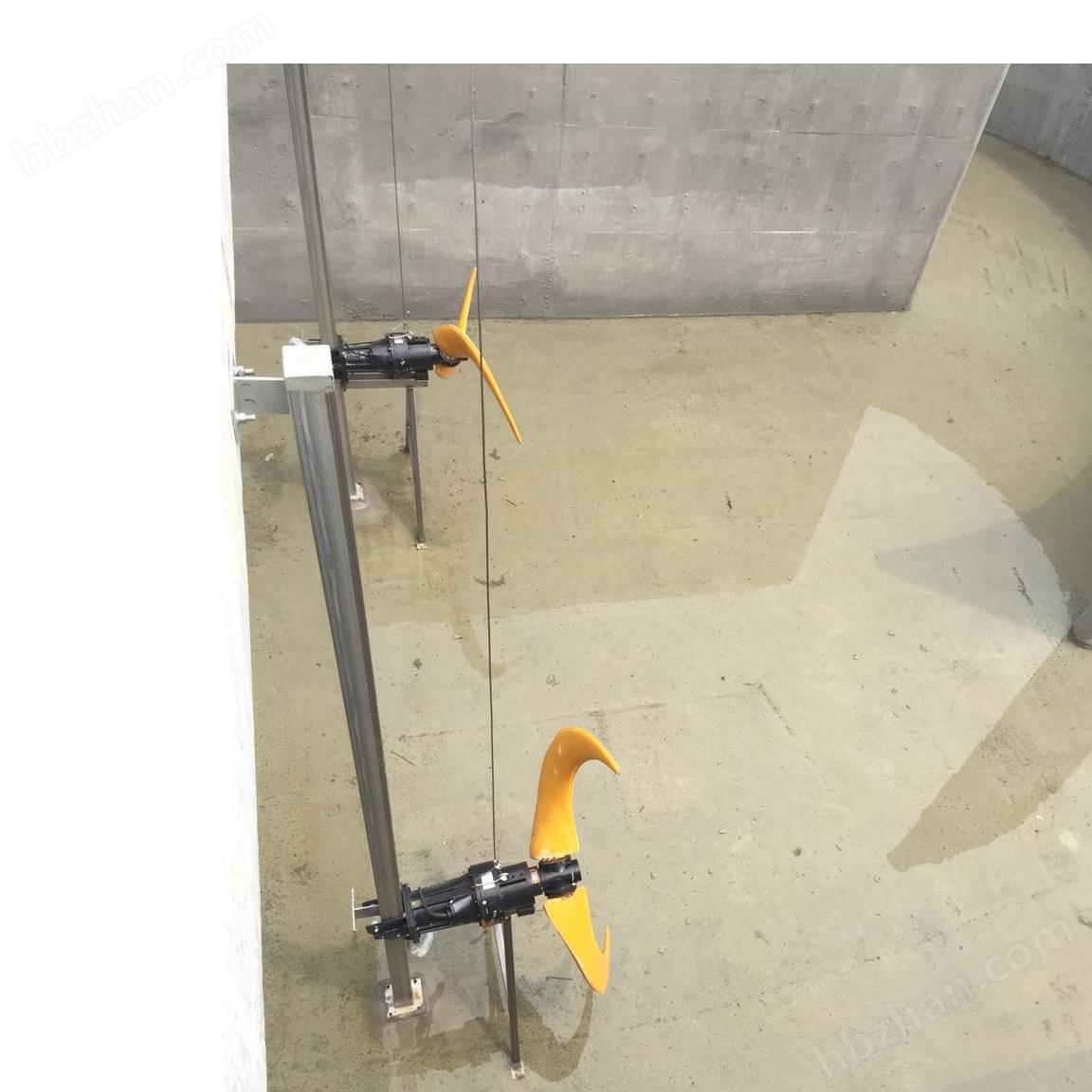

江錦環保潛水推流器安裝系統主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、限位架、底座等組成。低速推流器通過導輪沿導桿上下移動，起吊架安裝在起吊架座上并可繞其定位軸線旋轉360°，以方便安裝及維護本安裝系統的限位架為“T"子形，上端與低速推流器體接觸，橫向用螺栓與導桿聯板聯接(導桿聯板待低速推流器位置調整正確后焊在導桿上)，下端用膨脹螺栓固定。為增加低速推流器運行時的可靠性，減緩潛低速推流器運行中的振動，在低速推流器與限位架加設V形橡膠減震塊。

QJB低速推流器的安裝系統材質采用不銹鋼和碳鋼防腐供選擇；

曝氣池低噪音潛水推流性能描述

結構與材料：

江錦環保推流器結構說明：

（1）潛水推流器、潛水?dāng)嚢杵魇钦w密封設計、潛水型。所有部件，包括電機、齒輪箱和葉輪等，都應能夠在下列水下條件下長時間、連續運行：介質溫度0～40℃、介質pH值在4～10之間、動態粘滯度在7～23×10-6之間、軸承和密封處升溫不得高于35℃、介質密度≤1.1×103kg/m3。

（2）潛水推流器/攪拌器應具有足夠的攪拌或推流功能，保證池內污泥能充分混合，確保池底流速≥0.3m/s，并保證潛水推流器/攪拌器在任何工況條件下不過載。

（3）潛水推流器/攪拌器水平安裝以確保水在流動過程中固、液均勻分布，并防止固體沉淀。

（4）潛水推流器、潛水?dāng)嚢杵鲬?yīng)能在全浸沒的條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中須保持無振動平穩運行，運行時間至少為10000小時。

（5）潛水推流器、潛水?dāng)嚢杵鞲郊碗娎|在20m水深無泄漏損失，可連續潛水。

（6）潛水推流器、潛水?dāng)嚢杵鞯乃行D(zhuǎn)零件應在制造時進行動平衡試驗，精度應不低于ISO940 G6.3級。

（7）軸承采用高質量的長期潤滑軸承，采用SKF或FAG品牌的進口產品，軸承使用壽命（L10）大于100000小時。

（8）機械密封采用碳化鎢材質或進口密封件，材質為碳化硅或碳化鎢

提升導桿帶有焊接的底座，高度應適合將潛水推流器/攪拌器安全地提升出池面。導桿頂部應配備鎖定平臺，平臺可提供導桿一個特殊的轉角。每臺潛水推流器/攪拌器配備便于安裝的支架，支架可在180度范圍內旋轉。

江錦環保QJB潛水推流器出廠提供以下資料（但不只限于這些）：

A.詳細的設備安裝、使用、維護手冊

B.詳細的設備說明書，內容包括：

1.生產制造的標準。

2.詳細結構說明，零部件結構圖和裝配圖。

3.詳細的外形尺寸（安裝尺寸）圖。

4.所有零部件材料表。

5.電氣控制方面的詳細說明或說明書與設計。

6.設備生產與出廠檢驗證書和檢驗記錄及生產廠出具的設備鑒定書。

C.總平面圖

表明推進器和電機的平面、立面和截面，并表明所有控制尺寸及安裝、使用和維修所要求的間距等關系的總平面圖。

D.詳圖

1.表明推進器及其操作部分的所有組裝附件的詳細安裝圖。

2.表明推進器與基礎及地腳螺栓連接或焊接的詳細安裝圖。

E.現場安裝方法的詳細說明。

F.現場檢查、測試和試運行程序與記錄。

G.供貨裝箱清單

江錦環保質量要求

這里所述的推進器應為國際專業生產廠商的標準產品，制造商應具備至少30年的該類設備的生產經驗。QJB潛水?dāng)嚢铏C(jī)、潛水推流器負責其整體系統的安裝調試和正常運行。

參考標準

A.這里所列各種設計、制造、組裝標準應適合在中國使用并至少符合或超過下列標準，但不限于以下已頒標準：

1.GB1220-84不銹鋼條

2.VDE0530電工機械標準

3.DIN40050電工機械保護類型標準

4.DIN42950電工機械設計類型標準

5.GB191-90包裝、貯存，運輸標識

6.GB/T13384-92機械及電氣設備包裝規范

7.CJ/T109-2000潛水推進器

B.采用以上某標準時應用較新版本。
