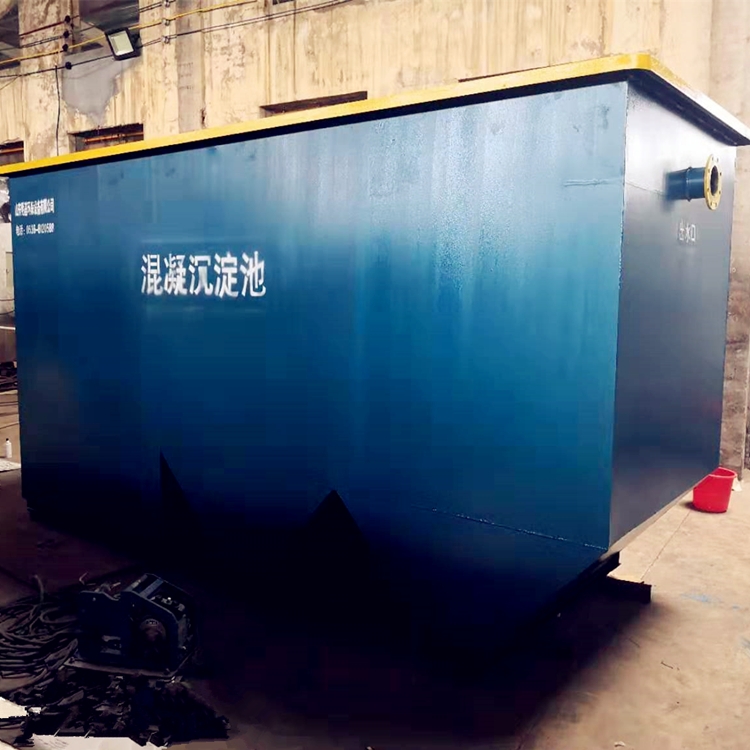

混凝沉淀池是水處理領域中用于去除水中懸浮物、膠體等雜質的重要設施，通過混凝和沉淀兩個主要過程實現水質凈化。

混凝沉淀池的結構通常包括以下幾個主要部分：

進水區
負責將原水均勻引入沉淀池，一般通過管道或渠道實現。進水方式需確保水流平穩分布，避免局部流速過快或過慢，以保證混凝和沉淀效果。例如，平流式沉淀池的進水區常采用穿孔墻或布水槽，使水流沿池長均勻進入。

混合區
是混凝劑與原水快速混合的區域。通過機械攪拌（如攪拌器）或水力攪拌（如靜態混合器）使混凝劑迅速分散到水中，與膠體顆粒充分接觸，實現初步的凝聚作用。混合時間通常較短，一般為幾十秒到幾分鐘，以形成微小的絮凝體。

反應區
也稱為絮凝區，是絮凝體進一步成長和壯大的區域。在此區域，水流速度逐漸減小，絮凝體通過顆粒間的碰撞、吸附等作用不斷聚集，形成較大的絮凝體。反應時間根據水質和工藝要求而定，一般為15-30分鐘。反應區的設計需考慮水流的均勻性和穩定性，避免短流現象。

沉淀區
是絮凝體沉降的主要區域。根據沉淀池類型不同，沉淀方式有所差異：

平流式沉淀池：水流水平流動，絮凝體在重力作用下沉降到池底。

豎流式沉淀池：水流從中心進水，自上而下流動，絮凝體沿水流方向沉降。

輻流式沉淀池：水流從中心進水，沿半徑方向向池周緩慢流動，絮凝體在流動中沉降。

斜板（斜管）沉淀池：通過在池中設置斜板或斜管，縮短懸浮物的沉降距離，提高沉淀效率。

出水區
位于沉淀池上部，用于收集澄清后的水。出水方式通常通過溢流堰實現，確保出水均勻穩定，避免擾動沉淀區的絮凝體。溢流堰的高度和長度需根據處理水量和出水要求設計，以保證出水水質。

排泥區
用于收集和排出沉淀在池底的污泥。排泥方式根據沉淀池類型和規模而定，常見的有穿孔管排泥、刮泥機排泥、重力排泥等。排泥系統需定期維護，防止污泥堵塞管道或影響沉淀效果。

輔助設施
包括加藥系統、攪拌設備、刮泥設備、排泥泵等。加藥系統用于精確控制混凝劑和助凝劑的投加量；攪拌設備用于混合和絮凝階段的攪拌；刮泥設備用于將池底污泥刮集到排泥口；排泥泵則負責將污泥排出沉淀池。

不同類型的混凝沉淀池在結構和功能上會有所差異，但基本都圍繞上述核心部分進行設計和優化，以實現固液分離和水質凈化。
